Уличный коммутатор B-431-4P1F2
Уличный неуправляемый коммутатор, 4 порта с поддержкой High PoE, PoE бюджет 91 Вт, встроенный оптический кросс, IP54, от -40 до +50°С |
||
| Цена | ||
| Розн | Опт1 | Опт2 |
| 23 900руб | 23 300руб | 22 700руб |
- Уличный коммутатор со встроенным оптическим кроссом в корпусе электромонтажного шкафа
- Предустановленный SFP модуль с дальностью передачи 20 км
- Степень защиты IP54
- Диапазон рабочих температур от -40 до +50°С
- Входное питание 220В, встроенный автоматический выключатель
- Встроенный промышленный коммутатор BEWARD STP-401HP с 4 портами 10/100 Мбит/с с поддержкой High PoE (30 Вт) и 1 портом 100 Мбит/с SFP
- PoE бюджет до 91 Вт суммарно на все порты
Назначение и эксплуатация

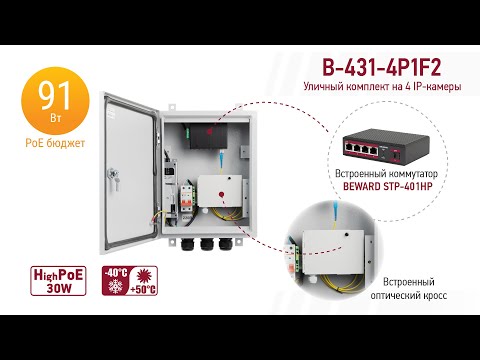

Коммутатор B-431-4P1F2 является готовым решением для организации уличного узла видеонаблюдения на 4 камеры с поддержкой питания по PoE и с подключением по оптическому кабелю на расстоянии до 20 км. PoE бюджет коммутатора составляет 91 Вт.
Встроенный оптический кросс
В данном решении уже есть всё, что необходимо для подключения оптико-волоконной линии связи. Внутри корпуса шкафа установлены и подключены:
- PoE коммутатор BEWARD STP-401HP на 4 камеры
- SFP модуль WDM 1310/1550нм (Tx/Rx) со скоростью передачи данных 155Мбит/с и дальностью передачи 20 км
- Оптический патчкорд
- Оптический кросс с проходным адаптером и кабельным вводом для магистрального кабеля
Внутри кросса установлена малогабаритная сплайс-кассета для фиксации гильз КДЗС и кабельные хомуты для укладки запаса оптического волокна. В комплект поставки также входит оптический пигтейл. В качестве парного SFP модуля на другой стороне оптической линии связи рекомендуется использовать BEWARD SFP-100M-20K-BSC или медиаконвертер во встроенным SFP модулем BEWARD STM-206B25.
Защита от внешних воздействий
Оборудование, предустановленное в корпусе электромонтажного шкафа, поддерживает диапазон рабочих температур от -40 до +50 °С, что позволяет использовать его в большинстве регионов России. Герметичное исполнение корпуса и наличие гермовводов, вертикально расположенных на нижней стенке корпуса, позволяют надежно защитить рабочий объем электромонтажного шкафа от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивают быстрое и удобное подключение в штатном режиме на объекте.
Устройство шкафа
Питание коммутатора осуществляется от сети переменного тока 220В. Для этого шкаф оборудован автоматическим выключателем. Для подключения кабелей, B-431-4P1F2 имеет 3 гермоввода для гофротрубы диаметром 18-25 мм. Оборудование в шкафу закреплено на DIN-рейках, шкаф закрывается трехгранным ключом.
| Общие характеристики | |
| Материал корпуса шкафа | Металл (толщина 1.2 мм) |
| Коммутатор | |
| Интерфейсы | 4 порта RJ-45 10/100 Мбит/c с поддержкой High PoE |
| 1 порт SFP 100 Мбит | |
| автоопределение MDI/MDIX на всех портах | |
| Стандарты PoE | IEEE 802.3af Power over Ethernet/PSE |
| IEEE 802.3at Power over Ethernet Plus/PSE | |
| Тип питания PoE | End-Span |
| Архитектура | Store and Forward (с промежуточной буферизацией) |
| Размер таблицы MAC-адресов | 2K MAC с функцией автоматического обновления |
| Буфер данных | 1 Мб |
| Коммутационная матрица | 1 Гбит/с |
| Пропускная способность | 1.488 Mpps @64 Б |
| Управление потоком | Все порты поддерживают управление потоком 802.3x |
| в дуплексном и полудуплексном режимах | |
| Эксплуатация | |
| Тип входного питания | 220 В (AC) |
| Потребляемая мощность | До 96 Вт |
| Выходная мощность PoE | До 30 Вт на порт (56 В (DC)) |
| Бюджет PoE | 91 Вт |
| Рабочий диапазон температур | От -40 до +50°С |
| Класс защиты | IP54 |
| Размеры (шхвхг) | 400х310х120 мм |
| Вес | 6 500 г |
| Способ монтажа | Настенный |
| Комплектация | |
| Комплект поставки | Электромонтажный шкаф (с установленным оборудованием внутри) |
| Коммутатор с адаптером питания STP-401HP | |
| Источник питания 96 Вт 48В | |
| Клеммник для включения заземления | |
| Сальник для кабеля в гофротрубе Ø18-25 мм (3 шт) | |
| Замок-защелка для крепления на DIN-рейку | |
| Автоматический выключатель модульный, двухполюсный (6 А) | |
| SFP модуль WDM 1310/1550нм (Tx/Rx) 155Мбит/с 20 км | |
| Оптический патчкорд | |
| Оптический кросс с кабельным вводом, сплайс-кассетой и КДЗС гильзами | |
| Проходной адаптер | |
| Оптический пигтейл | |
| Ключ | |
| Упаковочная тара | |
Внимание! В уличных условиях обязательно использование заземления.
