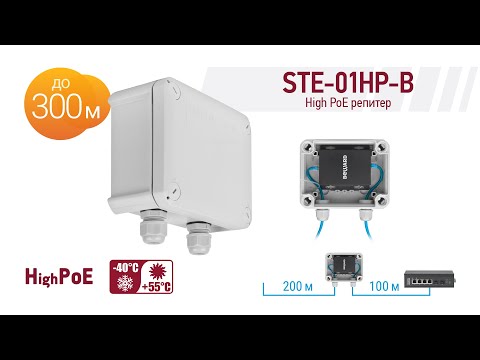

PoE-репитер STE-01HP-B
High PoE репитер IEEE 802.3 af/at (30 Вт), 1 порт 100 Мбит/c, удлинение PoE на 100 м при скорости 100 Мбит/с или на 200 м при скорости 10 Мбит/с, IP66, от -40 до +55°C |
||
| Цена | ||
| Розн | Опт1 | Опт2 |
| 7 700руб | 7 300руб | 6 900руб |
- Удлинение линии PoE+Ethernet для одного устройства
- Выбор дальности удлинения 100 или 200 метров с помощью переключателя
- Поддержка питания устройств High PoE
- Уличное исполнение. IP66, от -40 до +55°C
- Кабельные вводы под диаметр кабеля 4-7 мм
Назначение
STE-01HP-B – это уличная версия PoE-репитера STE-01HP. PoE-репитер является универсальным способом удлинить длину линии PoE + Ethernet. STE-01HP-B собран на микросхемах промышленного класса, что позволяет устройству работать при температурах от -40°С.
Уличное исполнение
STE-01HP-B имеет исполнение в уличной монтажной коробке IP66, выполненной в корпусе из термопластичного полипропилена, устойчивого к ультрафиолету. Герметичность подключения обеспечивают 2 сальника, рассчитанных под диаметр кабеля 4-7 мм, что идеально подходит для монтажа с использованием кабеля UTP/FTP 5 категории. Крышка корпуса быстро фиксируется поворотными клипсами. В конструкции нет металлических винтов, которые в ходе уличной эксплуатации могут заржаветь и не открутиться. Имеется тросик для фиксации крышки корпуса при монтаже. Крепление корпуса осуществляется с помощью отверстий, изолированных от внутреннего объёма коробки, поэтому при монтаже не нарушается герметичность. Максимальная мощность и режим передачи PoE по четырём парам.
Режим увеличенной передачи 10 Мбит/с
В нормальном режиме работы “N” STE-01HP-B работает на скорости 100 Мбит/с и удлиняет линию PoE на 100 метров (итого 200 метров). При использовании режима “S” устройство переключает скорость порта в 10 Мбит/с, тем самым позволяя увеличить максимальное расстояние передачи данных по Ethernet. В этом режиме репитер удлиняет линии на 200 метров, а общая длина линии от коммутатора получится 300 метров.
Максимальная мощность и режим передачи PoE по четырём парам
Устройство поддерживает питание камер и других устройств с энергопотреблением до 16 Ватт на линии 200 метров или до 10 Ватт на линии 300 метров по стандартным протоколам PoE 802.3 af/at, где для передачи питания используются 4 жилы витой пары. Если этого мало, с помощью четырёхпозиционного DIP-переключателя можно активировать метод передачи PoE по восьми жилам (PoE af/at метод A + B). Таким образом репитер позволит запитать устройства с энергопотреблением по PoE до 21 Ватта на линии 200 метров или до 16 Ватт на линии 300 метров. Данный режим поддерживается всеми актуальными камерами и другими PoE устройствами BEWARD.
Возможность использования в качестве PoE инжектора
STE-01HP-B оснащен входом для подключения внешнего источника питания DC 48V (приобретается отдельно) со стандартным разъёмом DC jack 2.1x5.5 мм. При подключении к репитеру внешнего источника питания его можно использовать как классический PoE инжектор. В таком случае STE-01HP-B подключается к коммутатору без поддержки PoE и добавляет питание PoE в линию Ethernet для выходного порта. Таким образом можно запитать мощную PoE камеру даже без PoE коммутатора.
| Общие характеристики | |
| Интерфейсы | 1 порт RJ-45 10/100Base-TX с High PoE (вход) |
| 1 порт RJ-45 10/100Base-TX с High PoE (выход) | |
| 1 порт DC 2.1x5.5 мм для подключения внешнего источника питания | |
| Дальность передачи | 0 ~ 100m для режима N (100 Мбит/c) |
| 0 ~ 200m для режима S (10 Мбит/с) | |
| Соответствие спецификациям | IEEE 802.3 Ethernet |
| IEEE 802.3u Fast Ethernet | |
| IEEE 802.3x Flow Control | |
| IEEE 802.3af Power over Ethernet | |
| IEEE 802.3at Power over Ethernet Plus | |
| Тип питания PoE | Mid-Span |
| Архитектура | Store and Forward (с промежуточной буферизацией) |
| Размер таблицы MAC-адресов | 1K с функцией автоматического обновления |
| Буфер данных | 768КБ |
| Пропускная способность | 0.72 Mpps @64 Б |
| Функции переключателей | Режим увеличенной передачи, |
| Выбор типа питания PoE: тип A (+(1,2) и –(3,6)), тип B (+(4,5) и – (7,8)) | |
| или PoE по четырём парам (+(1,2,4,5) и –(3,6,7,8)) | |
| Материал корпуса монтажной коробки | Полипропилен |
| Эксплуатация | |
| Тип входного питания | 802.3 af / 802.3at PSE |
| Выходная мощность | 28 Вт |
| Потребляемая мощность | 2 Вт |
| Максимальная мощность потребителя (PD) | 21 Вт (линия 200 метров, режим 100 Мбит/с, PoE по четырём парам), |
| 16 Вт (линия 200 метров, режим 100 Мбит/с, PoE 802.3af/at), | |
| 16 Вт (линия 300 метров, режим 10 Мбит/с, PoE по четырём парам), | |
| 10 Вт (линия 300 метров, режим 10 Мбит/с, PoE 802.3af/at) | |
| Защита от статического электричества | Контактный разряд ±3 кВ |
| Воздушный разряд ±3 кВ | |
| Рабочий диапазон температур | От -40 до +55°С |
| Класс защиты | IP66 |
| Допустимый уровень влажности | От 10 до 90% (без конденсата) |
| MTBF (время наработки на отказ) | Более 30 000 часов при температуре 25°С |
| Размеры (дхшхв) | 150х116х67 мм |
| Вес | 400 г |
| Индикация режимов работы | Питание, сетевая активность, режим увеличенной передачи, тип питания PoE |
| Способ монтажа | Настенный |
| Комплектация | |
| Комплект поставки | PoE репитер |
| Монтажная коробка уличная с двумя сальниками для кабеля Ø4-7 мм | |
| Инструкция по эксплуатации | |
