Уличный коммутатор B-431-8P2F2
Уличный неуправляемый коммутатор, 8 портов с поддержкой High PoE, PoE бюджет 135 Вт, встроенный оптический кросс на 2 кабеля, IP54, от -40 до +50°С |
||
| Цена | ||
| Розн | Опт1 | Опт2 |
| 37 900руб | 36 800руб | 35 900руб |
- Уличный коммутатор со встроенным оптическим кроссом на 2 кабеля
- Предустановленные SFP модули с дальностью передачи 20 км
- Степень защиты IP54
- Диапазон рабочих температур от -40 до +50°С
- Входное питание 220В, встроенный автоматический выключатель
- Встроенный промышленный коммутатор BEWARD STP-0802HPv2 с 8 портами 10/100/1000 Мбит/с с поддержкой High PoE (30 Вт) и 2 портами 1000 Мбит/с SFP
- PoE бюджет 135 Вт суммарно на все порты
Назначение и эксплуатация

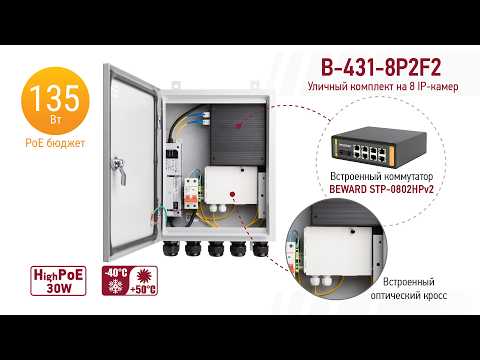

Коммутатор B-431-8P2F2 является готовым решением для организации уличного узла видеонаблюдения с подключением по оптике и питанием 8 камер по PoE. Оптический кросс на два входа позволяет подключать несколько шкафов шиной по оптическому кабелю на расстоянии до 20 км. Внутри установлен коммутатор BEWARD STP-0802HPv2 с бюджетом PoE на 135 Вт.
Встроенный оптический кросс
В данном решении уже есть всё, что необходимо для подключения оптико-волоконной линии связи. Внутри корпуса шкафа установлены и подключены:
- PoE коммутатор BEWARD STP-0802HPv2 на 8 камер
- Два SFP модуля WDM со скоростью передачи данных 1.25Гбит/с и дальностью передачи 20 км (1310/1550 нм и 1550/1310 нм)
- Два оптических патчкорда
- Оптический кросс с проходными адаптерами и двумя кабельными вводами для магистрального кабеля
Внутри кросса установлена малогабаритная сплайс-кассета для фиксации гильз КДЗС и кабельные хомуты для укладки запаса оптического волокна. В комплект поставки также входят оптические пигтейлы. В качестве парных SFP модулей на другой стороне оптической линии связи рекомендуется использовать BEWARD SFP-1G-20K-BSC и SFP-1G-20K-ASC.
Защита от внешних воздействий
Оборудование, предустановленное в корпусе электромонтажного шкафа, поддерживает диапазон рабочих температур от -40 до +50 °С, что позволяет использовать его в большинстве регионов России. Герметичное исполнение корпуса и наличие гермовводов, вертикально расположенных на нижней стенке корпуса, позволяют надежно защитить рабочий объем электромонтажного шкафа от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивают быстрое и удобное подключение в штатном режиме на объекте.
Устройство шкафа
Питание коммутатора осуществляется от сети переменного тока 220В. Для этого шкаф оборудован автоматическим выключателем. Для подключения кабелей, B-431-8P2F2 имеет 5 гермовводов для гофротрубы диаметром 18-25 мм. Оборудование в шкафу закреплено на DIN-рейках, шкаф закрывается на ключ.
| Общие характеристики | |
| Материал корпуса шкафа | Металл (толщина 1.2 мм) |
| Коммутатор | |
| Интерфейсы | 8 портов RJ-45 10/100/1000Base-T (все с High PoE), |
| 2 порта SFP 1000Base-X, | |
| автоопределение MDI/MDIX на всех портах | |
| Стандарты PoE | IEEE 802.3af Power over Ethernet/PSE |
| IEEE 802.3at Power over Ethernet Plus/PSE | |
| Тип питания PoE | End-Span |
| Архитектура | Store and Forward (с промежуточной буферизацией) |
| Размер таблицы MAC-адресов | 8K MAC с функцией автоматического обновления |
| Буфер данных | 1 МБ |
| Коммутационная матрица | 20 Гбит/с |
| Пропускная способность | 14.9 Mpps @64 Б |
| Максимальный размер пакета | 1632 Кбайт |
| Управление потоком | Все порты поддерживают управление потоком 802.3x |
| в дуплексном и полудуплексном режимах | |
| Эксплуатация | |
| Тип входного питания | 220 В (AC) |
| Потребляемая мощность | До 150 Вт |
| Выходная мощность PoE | До 30 Вт на порт |
| Бюджет PoE | 135 Вт |
| Рабочий диапазон температур | От -40 до +50°С |
| Класс защиты | IP54 |
| Размеры (шхвхг) | 400х310х120 мм |
| Вес | 6 500 г |
| Способ монтажа | Настенный |
| Комплектация | |
| Комплект поставки | Электромонтажный шкаф (с установленным оборудованием внутри) |
| Коммутатор STP-0802HPv2 | |
| Адаптер питания 150 Вт 48В | |
| Клеммник для включения заземления | |
| Сальник для кабеля в гофротрубе Ø18-25 мм (5 шт) | |
| Замок-защелка для крепления на DIN-рейку | |
| Автоматический выключатель модульный, двухполюсный (6 А) | |
| SFP модуль WDM 1310/1550нм (Tx/Rx) 1,25Гбит/с 20 км (1 шт) | |
| SFP модуль WDM 1550/1310нм (Tx/Rx) 1,25Гбит/с 20 км (1 шт) | |
| Оптический патчкорд (2 шт) | |
| Оптический кросс с кабельным вводом, сплайс-кассетой и КДЗС гильзами | |
| Проходной адаптер (2 шт) | |
| Оптический пигтейл (2 шт) | |
| Ключ | |
| Упаковочная тара | |
Внимание! В уличных условиях обязательно использование заземления.
