Уличный коммутатор B-431-8P1F
Уличный неуправляемый коммутатор, 8 портов с поддержкой High PoE, PoE бюджет 120 Вт, CCTV режим до 250м, встроенный оптический кросс, IP54, от -40 до +50°С |
||
| Цена | ||
| Розн | Опт1 | Опт2 |
| 33 600руб | 32 700руб | 31 900руб |
- Уличный коммутатор со встроенным оптическим кроссом в корпусе электромонтажного шкафа
- Предустановленный SFP модуль с дальностью передачи 20 км
- Степень защиты IP54
- Диапазон рабочих температур от -40 до +50°С
- Входное питание 220В, встроенный автоматический выключатель
- Встроенный промышленный коммутатор BEWARD STP-811HP v2 с 8 портами 10/100 Мбит/с с поддержкой High PoE (30 Вт) и 1 портом 1000 Мбит/с SFP
- PoE бюджет 120 Вт суммарно на все порты
- Передача данных и питания на расстояние 250 м на скорости 10 Мбит\с в режиме CCTV
Назначение и эксплуатация
Коммутатор B-431-8P1F является готовым решением для организации уличного узла видеонаблюдения на 8 камер с поддержкой питания по PoE и с подключением по оптическому кабелю на расстоянии до 20 км. В установленном коммутаторе BEWARD STP-811HPv2 реализована удобная функция переключения режимов работы между “Default” и “CCTV”. В режиме “Default” коммутатор работает в режиме классического PoE коммутатора. В режиме “CCTV” увеличивается максимальное расстояние подачи питания до 250 метров, порты PoE изолируются друг от друга, при этом скорость портов снижается до 10 Мбит\с. PoE бюджет коммутатора составляет 120 Вт.
Встроенный оптический кросс

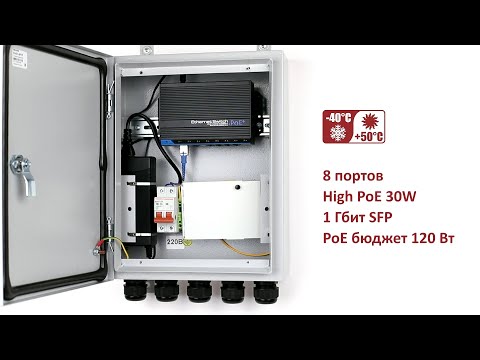

В данном решении уже есть всё, что необходимо для подключения оптико-волоконной линии связи. Внутри корпуса шкафа установлены и подключены:
- PoE коммутатор BEWARD STP-811HPv2 на 8 камер
- SFP модуль WDM 1310/1550нм (Tx/Rx) со скоростью передачи данных 1.25 Гбит/с и дальностью передачи 20 км
- Оптический патчкорд
- Оптический кросс с проходным адаптером и кабельным вводом для магистрального кабеля
Внутри кросса установлена малогабаритная сплайс-кассета для фиксации гильз КДЗС и кабельные хомуты для укладки запаса оптического волокна. В комплект поставки также входит оптический пигтейл. В качестве парного SFP модуля на другой стороне оптической линии связи рекомендуется использовать BEWARD ML-SG-20WDS-55SD.
Защита от внешних воздействий
Оборудование, предустановленное в корпусе электромонтажного шкафа, поддерживает диапазон рабочих температур от -40 до +50 °С, что позволяет использовать его в большинстве регионов России. Герметичное исполнение корпуса и наличие гермовводов, вертикально расположенных на нижней стенке корпуса, позволяют надежно защитить рабочий объем электромонтажного шкафа от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивают быстрое и удобное подключение в штатном режиме на объекте.
Устройство шкафа
Питание коммутатора осуществляется от сети переменного тока 220В. Для этого шкаф оборудован автоматическим выключателем. Для подключения кабелей, B-431-8P1F имеет 5 гермовводов для гофротрубы диаметром 18-25 мм. Оборудование в шкафу закреплено на DIN-рейках, шкаф закрывается на ключ.
| Общие характеристики | |
| Материал корпуса шкафа | Металл (толщина 1.2 мм) |
| Коммутатор | |
| Интерфейсы | 8 портов RJ-45 10/100 Мбит/c с поддержкой High PoE, |
| 1 комбо-порт 10/100/1000 Мбит/с RJ-45 / 1000 Мбит/с SFP, | |
| автоопределение MDI/MDIX на всех портах | |
| Дальность передачи | 0 ~ 100m По умолчанию |
| 0 ~ 250m При включении режима CCTV (10 Мбит/с) | |
| Стандарты PoE | IEEE 802.3af Power over Ethernet/PSE |
| IEEE 802.3at Power over Ethernet Plus/PSE | |
| Тип питания PoE | End-Span |
| Архитектура | Store and Forward |
| Размер таблицы MAC-адресов | 8K MAC с функцией автоматического обновления |
| Буфер данных | 1 МБ |
| Коммутационная матрица | 1.8 Гбит/с |
| Пропускная способность | 4.12 Mpps @64 Б |
| Управление потоком | Все порты поддерживают управление потоком 802.3x |
| в дуплексном и полудуплексном режимах | |
| Дополнительно | CCTV режим |
| Эксплуатация | |
| Тип входного питания | 220 В (AC) |
| Потребляемая мощность | До 126 Вт |
| Выходная мощность PoE | До 30 Вт на порт (56 В (DC)) |
| Бюджет PoE | 120 Вт |
| Рабочий диапазон температур | От -40 до +50°С |
| Класс защиты | IP54 |
| Размеры (шхвхг) | 400х310х120 мм |
| Вес | 6 500 г |
| Способ монтажа | Настенный |
| Комплектация | |
| Комплект поставки | Электромонтажный шкаф (с установленным оборудованием внутри) |
| Коммутатор с адаптером питания STP-811HPv2 | |
| Клеммник для включения заземления | |
| Сальник для кабеля в гофротрубе Ø18-25 мм (5 шт) | |
| Замок-защелка для крепления на DIN-рейку | |
| Автоматический выключатель модульный, двухполюсный (6 А) | |
| SFP модуль WDM 1310/1550нм (Tx/Rx) 1,25Гбит/c 20 км | |
| Оптический патчкорд | |
| Оптический кросс с кабельным вводом, сплайс-кассетой и КДЗС гильзами | |
| Проходной адаптер | |
| Оптический пигтейл | |
| Ключ | |
| Упаковочная тара | |
Внимание! В уличных условиях обязательно использование заземления.
