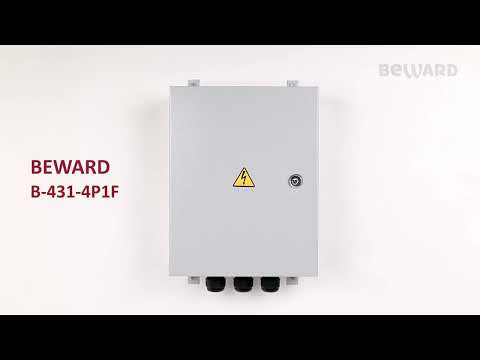

Уличный коммутатор B-431-4P1F

Уличный неуправляемый коммутатор, 4 порта с поддержкой High PoE, PoE бюджет 60 Вт, CCTV режим до 250м, встроенный оптический кросс, IP54, от -40 до +50°С

Цена
Розн Опт1 Опт2
18 200руб 17 700руб 17 300руб
  • Уличный коммутатор со встроенным оптическим кроссом в корпусе электромонтажного шкафа
  • Предустановленный SFP модуль с дальностью передачи 20 км
  • Степень защиты IP54
  • Диапазон рабочих температур от -40 до +50°С
  • Входное питание 220В, встроенный автоматический выключатель
  • Встроенный промышленный коммутатор BEWARD STP-411HP с 4 портами 10/100 Мбит/с с поддержкой High PoE (30 Вт), 1 портом 10/100 Мбит/с RJ-45 и 1 портом 100 Мбит/с SFP
  • PoE бюджет до 60 Вт суммарно на все порты
  • Передача данных и питания на расстояние 250 м на скорости 10 Мбит\с в режиме CCTV

Назначение и эксплуатация

Коммутатор B-431-4P1F является готовым решением для организации уличного узла видеонаблюдения на 4 камеры с поддержкой питания по PoE и с подключением по оптическому кабелю на расстоянии до 20 км. В установленном коммутаторе BEWARD STP-411HP реализована удобная функция переключения режимов работы между “Default” и “CCTV”. В режиме “Default” коммутатор работает в режиме классического PoE коммутатора. В режиме “CCTV” увеличивается максимальное расстояние подачи питания до 250 метров, порты PoE изолируются друг от друга, при этом скорость портов снижается до 10 Мбит\с. PoE бюджет коммутатора составляет 60 Вт.

Встроенный оптический кросс

В данном решении уже есть всё, что необходимо для подключения оптико-волоконной линии связи. Внутри корпуса шкафа установлены и подключены:

  • PoE коммутатор BEWARD STP-411HP на 4 камеры
  • SFP модуль WDM 1310/1550нм (Tx/Rx) со скоростью передачи данных 155Мбит/с и дальностью передачи 20 км
  • Оптический патчкорд
  • Оптический кросс с проходным адаптером и кабельным вводом для магистрального кабеля

Внутри кросса установлена малогабаритная сплайс-кассета для фиксации гильз КДЗС и кабельные хомуты для укладки запаса оптического волокна. В комплект поставки также входит оптический пигтейл. В качестве парного SFP модуля на другой стороне оптической линии связи рекомендуется использовать BEWARD ML-S01G-20WDS-55SD или медиаконвертер во встроенным SFP модулем BEWARD STM-206B25.

Защита от внешних воздействий

Оборудование, предустановленное в корпусе электромонтажного шкафа, поддерживает диапазон рабочих температур от -40 до +50 °С, что позволяет использовать его в большинстве регионов России. Герметичное исполнение корпуса и наличие гермовводов, вертикально расположенных на нижней стенке корпуса, позволяют надежно защитить рабочий объем электромонтажного шкафа от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивают быстрое и удобное подключение в штатном режиме на объекте.

Устройство шкафа

Питание коммутатора осуществляется от сети переменного тока 220В. Для этого шкаф оборудован автоматическим выключателем. Для подключения кабелей, B-431-4P1F имеет 3 гермоввода для гофротрубы диаметром 18-25 мм. Оборудование в шкафу закреплено на DIN-рейках, шкаф закрывается трехгранным ключом.

Общие характеристики
Материал корпуса шкафа Металл (толщина 1.2 мм)
Коммутатор
Интерфейсы 4 порта RJ-45 10/100 Мбит/c с поддержкой High PoE,
  1 порт RJ-45 10/100 Мбит/с,
  1 порт SFP 100 Мбит,
  автоопределение MDI/MDIX на всех портах
Дальность передачи 0 ~ 100m По умолчанию
  0 ~ 250m При включении режима CCTV (10 Мбит/с)
Стандарты PoE IEEE 802.3af Power over Ethernet/PSE
  IEEE 802.3at Power over Ethernet Plus/PSE
Тип питания PoE End-Span
Архитектура Store and Forward
Размер таблицы MAC-адресов 2K MAC с функцией автоматического обновления
Буфер данных 512 КБ
Коммутационная матрица 1.2 Гбит/с
Пропускная способность 0.89 Mpps @64 Б
Максимальный размер пакета 1600 байт
Управление потоком Все порты поддерживают управление потоком 802.3x
  в дуплексном и полудуплексном режимах
Функции DIP-переключателя CCTV режим
Эксплуатация
Тип входного питания 220 В (AC)
Потребляемая мощность До 65 Вт
Выходная мощность PoE До 30 Вт на порт (56 В (DC))
Бюджет PoE 60 Вт
Рабочий диапазон температур От -40 до +50°С
Класс защиты IP54
Размеры (шхвхг) 400х310х120 мм
Вес 6 500 г
Способ монтажа Настенный
Комплектация
Комплект поставки Электромонтажный шкаф (с установленным оборудованием внутри)
  Коммутатор с адаптером питания STP-411HP
  Клеммник для включения заземления
  Сальник для кабеля в гофротрубе Ø18-25 мм (3 шт)
  Замок-защелка для крепления на DIN-рейку
  Автоматический выключатель модульный, двухполюсный (6 А)
  SFP модуль WDM 1310/1550нм (Tx/Rx) 155Мбит/с 20 км
  Оптический патчкорд
  Оптический кросс с кабельным вводом, сплайс-кассетой и КДЗС гильзами
  Проходной адаптер
  Оптический пигтейл
  Ключ
  Упаковочная тара

Внимание! В уличных условиях обязательно использование заземления.
