Уличный коммутатор B-400x310x120-ST81
Уличный неуправляемый коммутатор, 9 портов 10/100 Мбит/с (из них 8 с поддержкой High PoE), PoE бюджет 123 Вт, CCTV режим до 250м, система микроклимата, IP54, от -40 до +50°С |
||
| Цена | ||
| Розн | Опт1 | Опт2 |
| 15 900руб | 15 500руб | 15 100руб |
- Уличный шкаф со встроенным коммутатором BEWARD ST-801HP и системой микроклимата
- Степень защиты IP54
- Диапазон рабочих температур от -40 до +50°С
- Входное питание 220В, встроенный автоматический выключатель
- Встроенный коммутатор с 8 портами 10/100 Мбит/с с поддержкой High PoE (30 Вт) и 1 портом Uplink 10/100 Мбит/с
- PoE бюджет до 123 Вт суммарно на все порты
- Передача данных и питания на расстояние 250 м на скорости 10 Мбит\с в режиме Extend
Назначение и эксплуатация
Электромонтажный шкаф B-400X310X120-ST81 со встроенным 9-портовым коммутатором BEWARD ST-801HP является готовым решения для организации уличного узла видеонаблюдения на 8 камер с поддержкой питания по PoE и рассчитан на работу в неблагоприятных погодных условиях. В коммутаторе BEWARD ST-801HP реализована удобная функция переключения режимов работы между “Standard” и “Extend”. В режиме “Standard” коммутатор работает в режиме классического PoE коммутатора. В режиме “Extend” увеличивается максимальное расстояние подачи питания до 250 метров, порты PoE изолируются друг от друга, при этом скорость портов снижается до 10 Мбит\с.
Защита от внешних воздействий
Электромонтажный шкаф B-400x310x120-ST81 поддерживает диапазон рабочих температур от -40 до +50 °С, что позволяет использовать B-400x310x120-ST81 в большинстве регионов России. Герметичное исполнение шкафа и наличие гермовводов, вертикально расположенных на нижней стенке B-400x310x120-ST81, позволяют надежно защитить рабочий объем электромонтажного шкафа от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивают быстрое и удобное подключение в штатном режиме на объекте.
Устройство шкафа

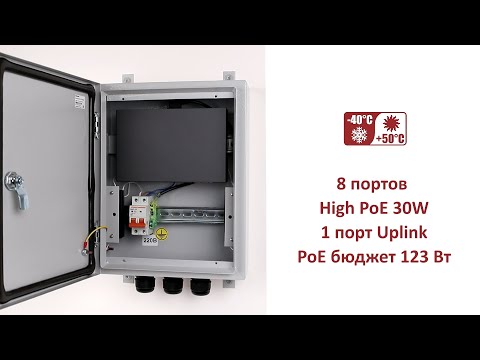

В электромонтажном шкафу установлено термореле с системой обогрева, включающейся и выключающейся автоматически при заданной температуре, пакетный выключатель для коммутации напряжения 220 В, коммутатор с 8 портами PoE с бюджетом на 123 Вт и одним портом RJ-45, работающими на скоростях 10/100 Мб/с. Для подключения кабелей питания (220 В) и кабелей витая пара, B-400x310x120-ST81 имеет 3 гермоввода для гофротрубы диаметром 18-25 мм. Оборудование в шкафу закреплено на DIN-рейках, шкаф закрывается трехгранным ключом.
| Общие характеристики | |
| Мощность обогрева | 50 Вт (2х25 Вт) |
| Температура вкл/выкл нагревателя | 10 / 20°С |
| Материал корпуса шкафа | Металл (толщина 1.2 мм) |
| Коммутатор | |
| Интерфейсы | 8 портов RJ-45 10/100Base-TX (все с High PoE), |
| 1 порт RJ-45 10/100Base-TX, | |
| автоопределение MDI/MDIX на всех портах | |
| Дальность передачи | 0 ~ 100m По умолчанию |
| 0 ~ 250m При включении режима Extend (10 Мбит/с) | |
| Стандарты PoE | IEEE 802.3af Power over Ethernet/PSE |
| IEEE 802.3at Power over Ethernet Plus/PSE | |
| Тип питания PoE | End-Span |
| Архитектура | Store and Forward |
| Размер таблицы MAC-адресов | 1K MAC с функцией автоматического обновления |
| Буфер данных | 128 КБ |
| Коммутационная матрица | 1.8 Гбит/с |
| Пропускная способность | 6.547 Mpps @64 Б |
| Максимальный размер пакета | 1600 байт |
| Управление потоком | Все порты поддерживают управление потоком 802.3x |
| в дуплексном и полудуплексном режимах | |
| Эксплуатация | |
| Тип входного питания | 220 В (AC) |
| Потребляемая мощность | До 200 Вт |
| Выходная мощность PoE | До 30 Вт на порт (57 В (DC)) |
| Бюджет PoE | 123 Вт |
| Рабочий диапазон температур | От -40 до +50°С |
| Класс защиты | IP54 |
| Размеры (шхвхг) | 400х310х120 мм |
| Вес | 6 300 г |
| Способ монтажа | Настенный |
| Комплектация | |
| Комплект поставки | Электромонтажный шкаф (с установленным оборудованием внутри) |
| Коммутатор ST-801HP | |
| Клеммник для включения заземления | |
| Сальник для кабеля Ø18-25 мм (3 шт) | |
| Замок-защелка для крепления на DIN-рейку | |
| Автоматический выключатель модульный, двухполюсный (6 А) | |
| Система микроклимата | |
| Ключ | |
| Упаковочная тара | |
Внимание! В уличных условиях обязательно использование заземления.
